焊接头问题处理：出气不出光

在焊接中，出气不出光的问题，接下来为您解析

表现：

 红光正常可见，在焊接状态时，扣动扳机后，出气送丝，（可别激光器此时红光会消失），但是不出激光

原因分析：

  逻辑上，当出气时，出光信号也会发出去的，当激光器未收到出光信号（端口故障）或激光器有问题时也不出激光

解决方案

1.首先激光器不报警不代表没有问题

2.如果红光为一个点，请优先检查15V电源是否接反或者损坏（通过电源状态或直接测量检查）

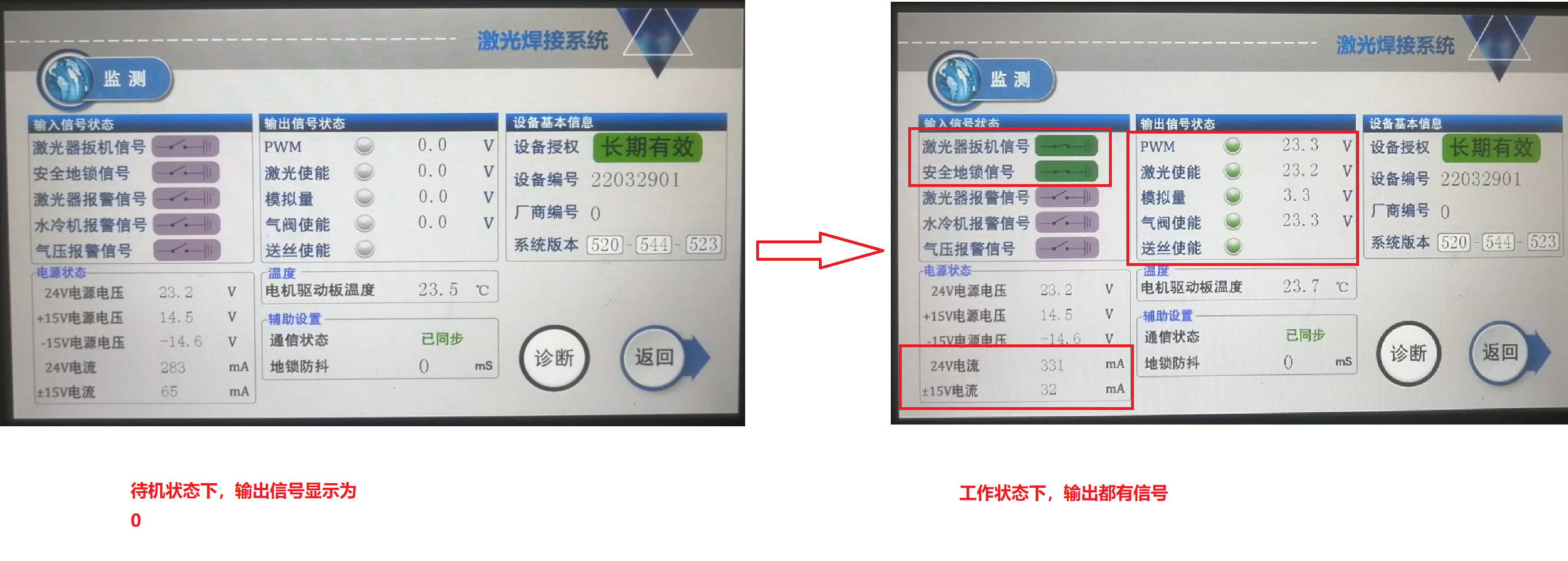

3.原则上当控制盒的使能/模拟量/PWM三组信号发出去以后，激光器就会出光，因此，我们可以看一下监测页

待机状态下，输出信号为0，不会有任何浮动

工作状态下，输出信号均有数值，这样表明控制盒正常，问题出现在外部，直接联系激光器厂家处理

（无监测功能的）

我们可以在【工作状态下，即出气or出丝】或者使用【诊断功能，独立打开使能/PWM/模拟量】，然后测量信号是否发出来

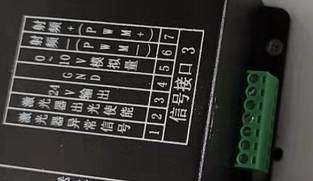

（测量时请务必拔掉信号接口三的各端口上激光器的线，如图所示）

使能信号：2/4脚 24V

PWM调制解调信号：6/7脚 24V

模拟量信号：4/5脚 等比例电压，满功率下有10V

如果以上信号正常，依旧不出光，则联系激光器厂家处理

如使能/PWM其中一个没电压，可以放在一起使用，如PWM接使能信号脚

如模拟量没有电压，且红光是一条线，返厂维修或更换主板

如模拟量没有电压，且红光是一个点，则检查15V开关电源±是不是接反了
